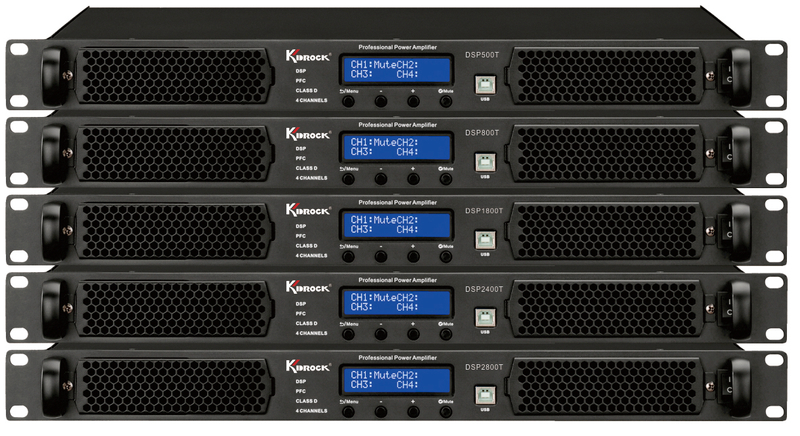

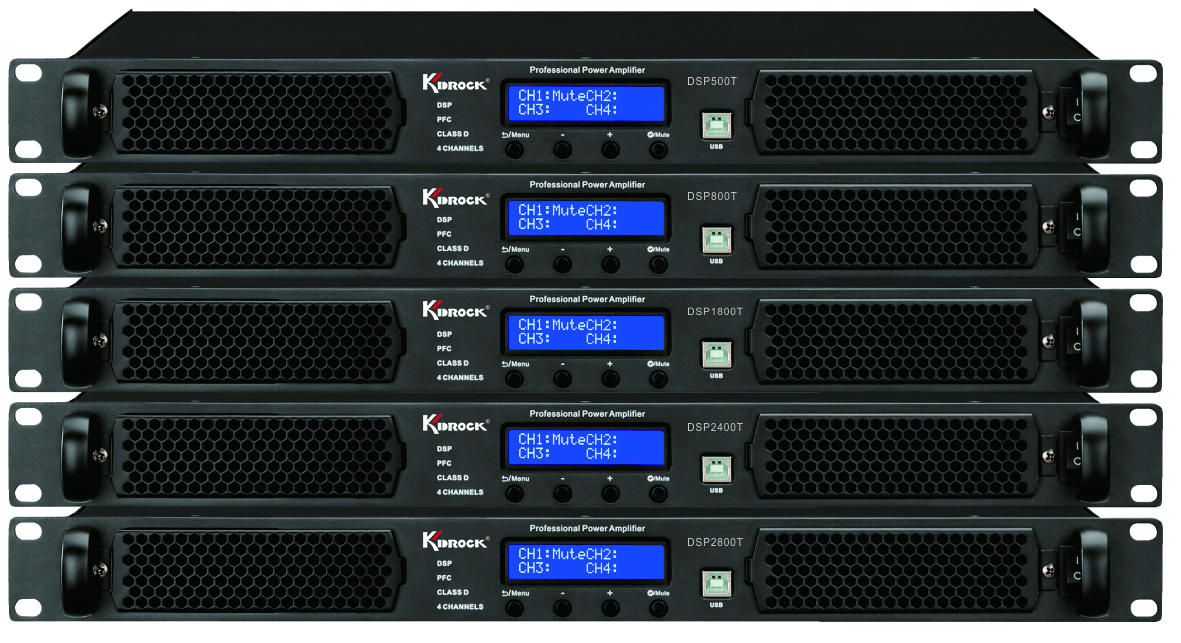

WDSP Series DSP Amplifer

1. Adopting advanced ClassD amplifier modules and efficient SMPSPower modules, with built-in 2 in 2 out DSP, fully controlled through digital means,
2. Standard equipment comes with a USB to PC communication port,
3. This series is mainly aimed at high demand PA applications,
4. Processor parameters: 294.912MHz main frequency 32-bit DSP processor, 96KHz sampling frequency 24 bit A/D and D/A conversion 96KHz,
5. LCD display: Backlight 2x16 feature LCD display,
6. Input impedance: balance/balance: 20k Ω/10k Ω,
7. Max Input level:+ 17dBu(5.5V),
8 Frequency Response:20Hz-20kHz(0-0.5dB),
9. Routing: Each output channel can individually select different input channels, or any combination of input channels can be selected,
10. Gain: Adjustment range:+ 15dB,- 40dB,
11. The step distance is 0.1dB,
12. Each input and output channel has a separate delay control with an adjustment range of 0-20ms,
13 Equalization EQ: Each input and output channel>can have a total of 31 equalizations,
14. The equalization method is: PEQ/Lo-Shelf/Hi-Shelf,
15. Frequency Divider: Low Pass Filter (LPF), High Pass Filter (HPF), Filter Type (PF Mode),
16. Limiter: starting time: 10ms-3000ms,
17. Step distance: 1ms; Holding time: 0ms-3000ms, step distance: 1ms; Release time: 10ms-3000ms
Availability:
  • Digital amplifer

  • KIDROCK

  • SFAAMPKD0002

Product Description

Product Description


ModelWDSP-500TWDSP-800TWDSP-1800TWDSP-2400TWDSP-2800T
Frequency Response

10Hz-20KHz ±1dB

10Hz-20KHz ±1dB

10Hz-20KHz ±1dB

10Hz-20KHz ±1dB

10Hz-20KHz ±1dB

Input impedance

10K unbalance

20K balance

10K unbalance

20K balance

10K unbalance

20K balance

10K unbalance

20K balance

10K unbalance

20K balance

Input Sensitivity
0.775V/1.4V0.775V/1.4V0.775V/1.4V0.775V/1.4V0.775V/1.4V
Damping ratio﹥600﹥600﹥600﹥600﹥600
Noise Ratio
﹥100dB﹥100dB﹥100dB﹥100dB﹥100dB
Cross talk>40dB@1KHz>40dB@1KHz>40dB@1KHz>40dB@1KHz>40dB@1KHz
Conversion rate≥20V/uS≥20V/uS≥20V/uS≥20V/uS≥20V/uS
IMD

(@ 8Ω,1kHz,1/8 rated power)

≤0.15%≤0.15%≤0.15%≤0.15%≤0.15%
THD(@ 8Ω,1kHz,1/8 rated power)
≤0.35%≤0.35%≤0.35%≤0.35%≤0.35%
SNR>106dB
>106dB
>106dB
>106dB
>106dB
Continue Power
500W×2800W×21800W×22400W×22800W×2
800W×21300W×22800W×23800W×24500W×2
1100Wx2
1500Wx2
3600Wx2
5000W
5500Wx2
Bridge1600W
2600W
5600W
7600W
9000W
1600W
3300W
7200W

10000W

11000W
Power

AC220V 50-60Hz

AC220V 50-60Hz

AC220V 50-60Hz

AC220V 50-60Hz

AC220V 50-60Hz

Dimension(mm)483×44×230483×44×230483×44×280483×44×280483×44×340
Net Weight5.5KG5.62KG8KG8.7KG9.2KG
Circuit typeclass Dclass Dclass Dclass Dclass D
